| Place of Origin: | China |
|---|---|
| 브랜드 이름: | Saibo |
| 인증: | CE/ISO |
| Model Number: | YX15-1170 |
| Minimum Order Quantity: | 1 set |
| 가격: | negotiation |
| Packaging Details: | Suitable for ocean shipment |
| Delivery Time: | 90 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 300 sets per year |
| Product Name: | Culvert roll forming machine | Main PowerPower: | 45KW *2 |
|---|---|---|---|
| Hydraulic Power: | 30kw | Station: | About 26 stations |
| Roller material: | Gcr15 with chrome treatment | Drive: | By gear box |
| Decoiler: | 15T hydraulic with coil car | Track punching servo power: | 5.5KW |
| Shaft Diameter: | 155mm full-bodied | Forming speed: | 0-12m/min |
| 강조하다: | 호러브 스틸 실로 롤 포밍 머신,드레인 컬버트 실로 롤 형성 기계,아치 커빙 실로 형성 기계 |
||
자동 시로 롤 포밍 머신
1주요 사양:
| 아니 | 소재의 사양 | |
1 | 적절 한 재료 | GI, MS,Q345 |
2 | 원료의 너비 | 펄린 크기에 근거해서요 |
| 3 | 두께 | 20.0-4.0mm |
2. 프로세스 흐름 차트
수압 듀코일러 (Hydraulic decoiler) 셰프 헤드 장치 (Shovel head device) 보조 공급 + 레벨링 (Auxiliary feeding +Leveling) 사전 절단 (Pre Cutting) 롤 포밍 머신 (Roll Forming Machine) 절단 및 폐기물 유선 수집 (Slitting & Waste Wire Collecting) 서보 이동형 펀칭 (Servo Movable Punching) 수압 절단 (Hydraulic Cutting) 스택
3부품의 사양
| 1 열기 | ||
| 기능 | 스트립을 풀고 첫 번째 패스 롤링 동안 필요한 역 긴장을 유지하기 위해. | |
| 포함 | 수압 지원 팔, 자동 수압 장착 | |
| 충전 용량 | 최대 15톤 | |
| 멘드럴 번호 | 1개 | |
| 2 모양을 만드는 기계 | |
| 1)껍데기 머리 장치 | |
| 기능 | 강철 코일의 머리를 열고, 굽는 부분을 똑바로하고 판 머리를 찌르는 롤러를 부드럽게 입력하기 위해 사용됩니다 |
| 평준화 | 총 5 롤, 2 롤 상위, 3 롤 아래 |
| 평준화 롤 재료 | 40CR, HCR50 |
| 2) 사전 절단 | |
| 기능 | 롤 포밍 전에 평면 절단, 코일 변경에 사용 |
| 칼의 재료 | D2, 58-62 HRC 강도 |
| 3) 주 롤 폼링 | |
| 폼링 스탠드 | - 뭐?26역 |
| 주요 프레임 | 전체 빔 용접 |
| 롤러 재료 | Gcr15 소화 HRC58-62도, 전체 마무리 회전 |
| 셰프트 직경 | 상단 셰프트: Φ155mm 전체 |
| 셰프트 재료 | 40CR, 진압 및 완화 |
| 드라이브 | 각 형식 스테이션의 변속기 상자에 따라 |
| 형성 속도 | 0-12m/min; 그것은 조작자에 의해 제어 될 수 있어야, 제어 상자에 조정할 수 있습니다. |
| 폼링 모터 | 45KW*2변속 모터 |
| 3세르보 이동 스펀싱 | |
| 기능 | 정해진 위치로 펀치 프로필. |
| 펀칭 | 필요한 길이로 롤 형성 후 장을 펀치 |
| 펀치 운동 | 주 기계는 펀칭 때 멈추지 않을 것입니다, 펀칭은 11KW 세르보 모터에 의해 비행 |
| 펀치 폼의 재료 | D2 열처리 58-60° |
| 4수압 절단 시스템 | |
| 기능 | 프로필을 정해진 길이로 잘라 |
| 도형 후 절단 | 필요한 길이로 롤 형성 후 시트를 자르십시오 |
| 절단 운동 | 메인 기계는 절단 할 때 멈출 것입니다 |
| 칼의 재료 | D2 열처리 58-60° |
| 5 . 스택 | |
| 기능 | 최종 제품을 수신, 높이는 수압에 의해 조정할 수 있습니다 |
| 크기 | 3m (길이) * 1.5m (폭) |

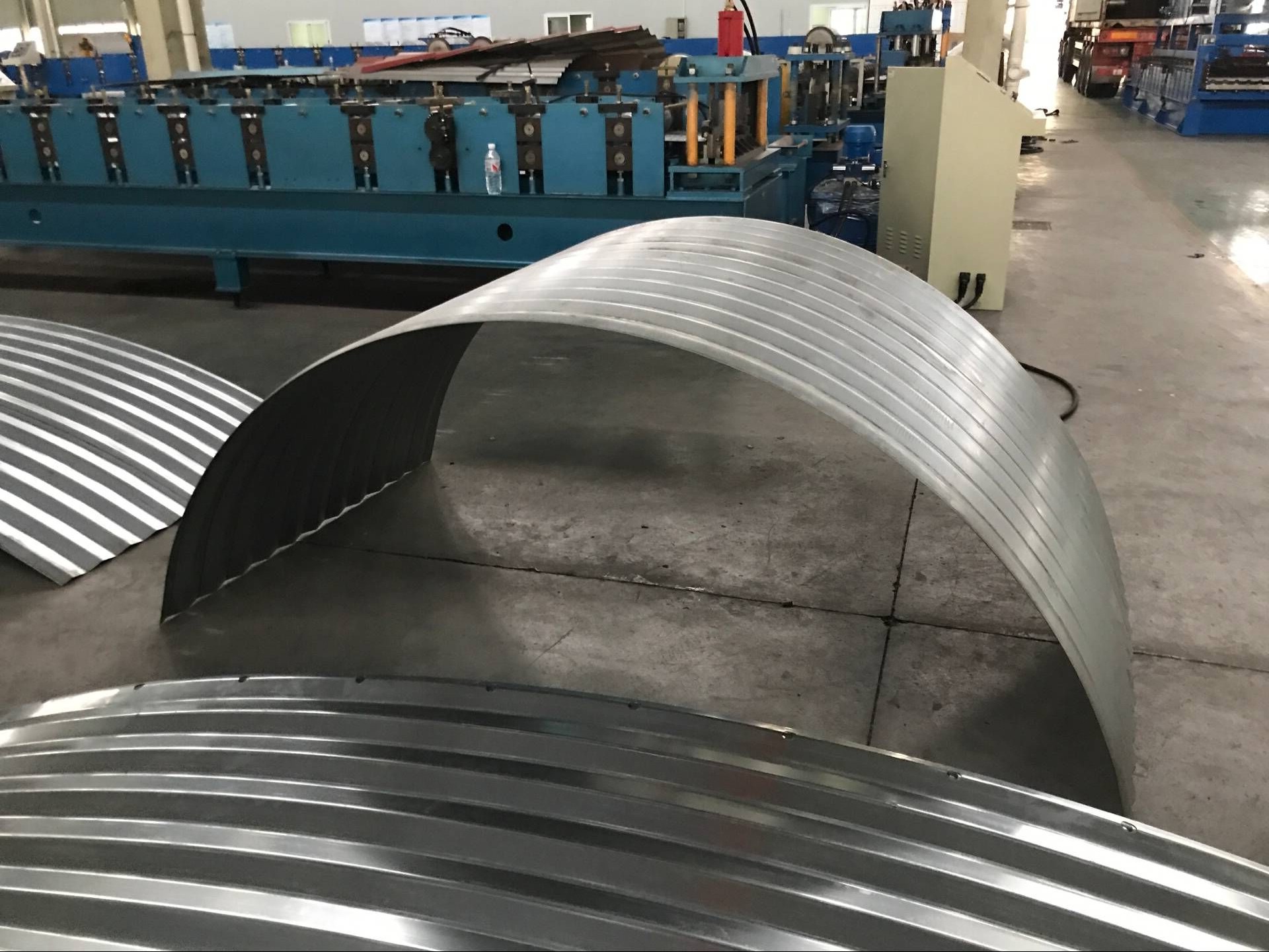

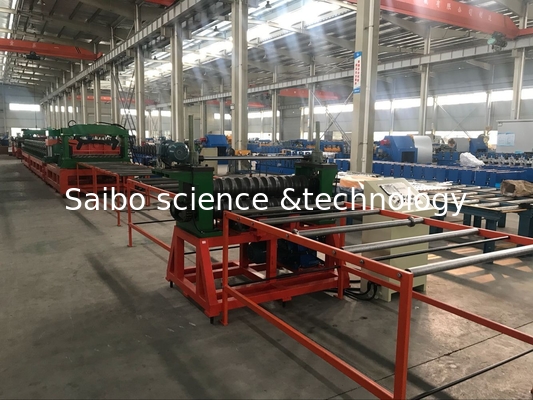

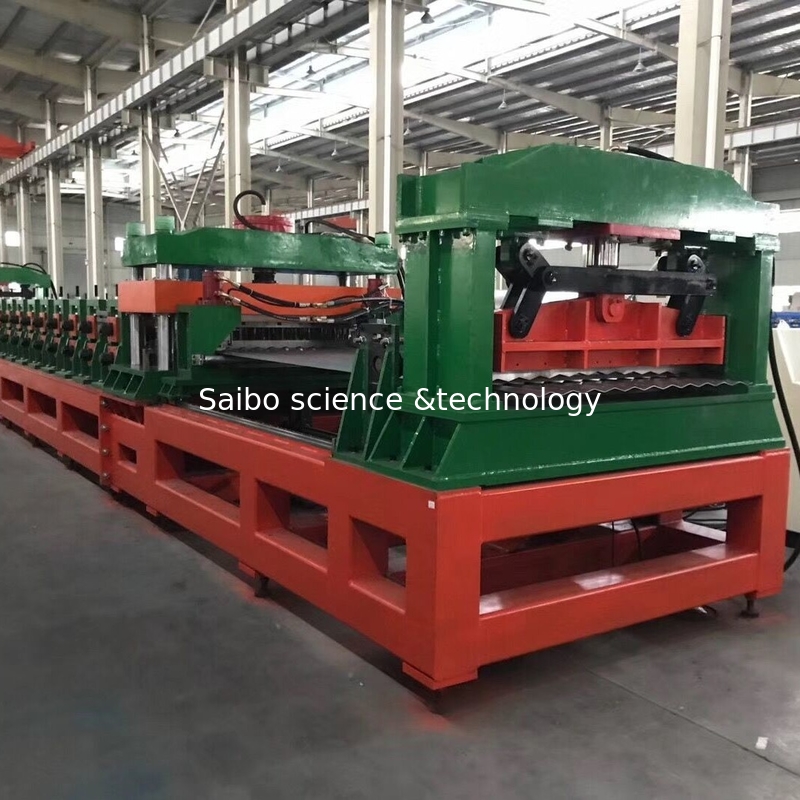

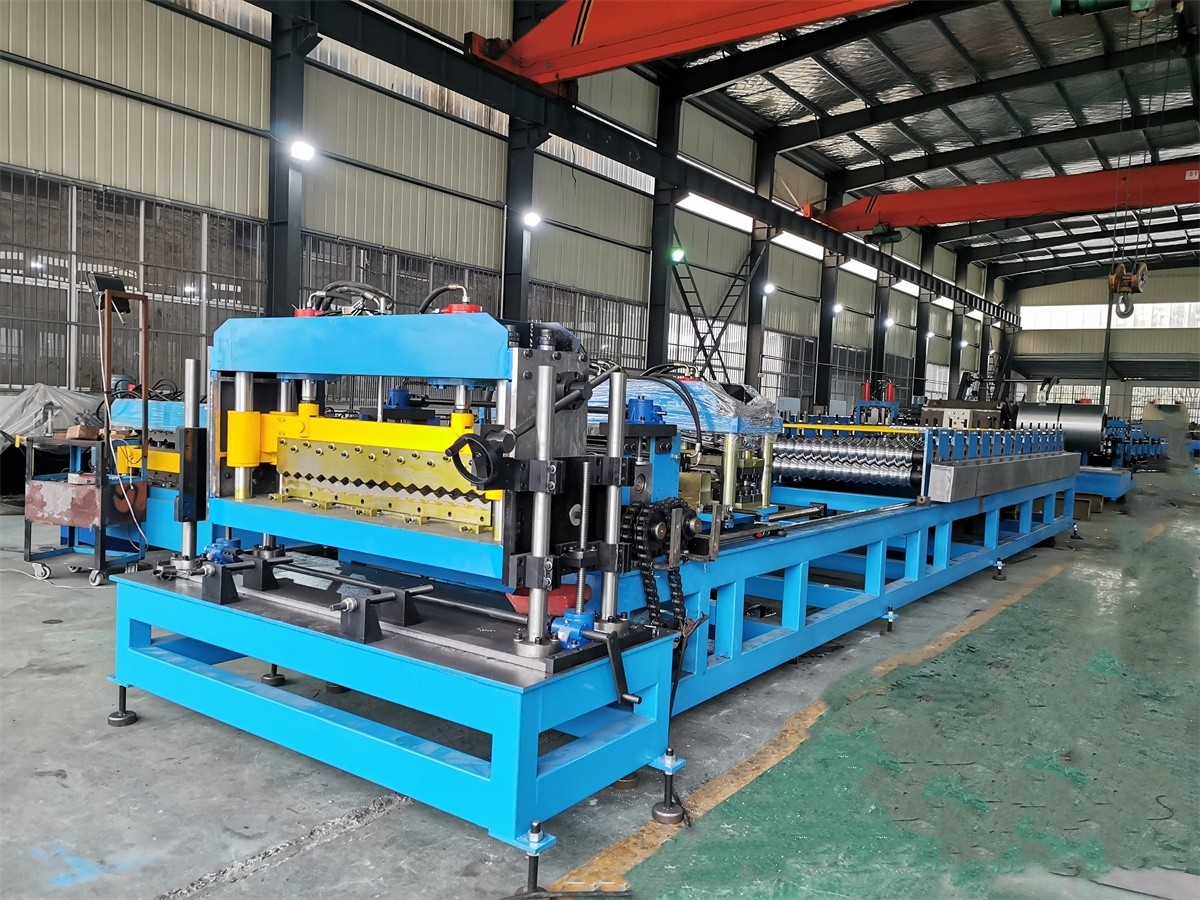

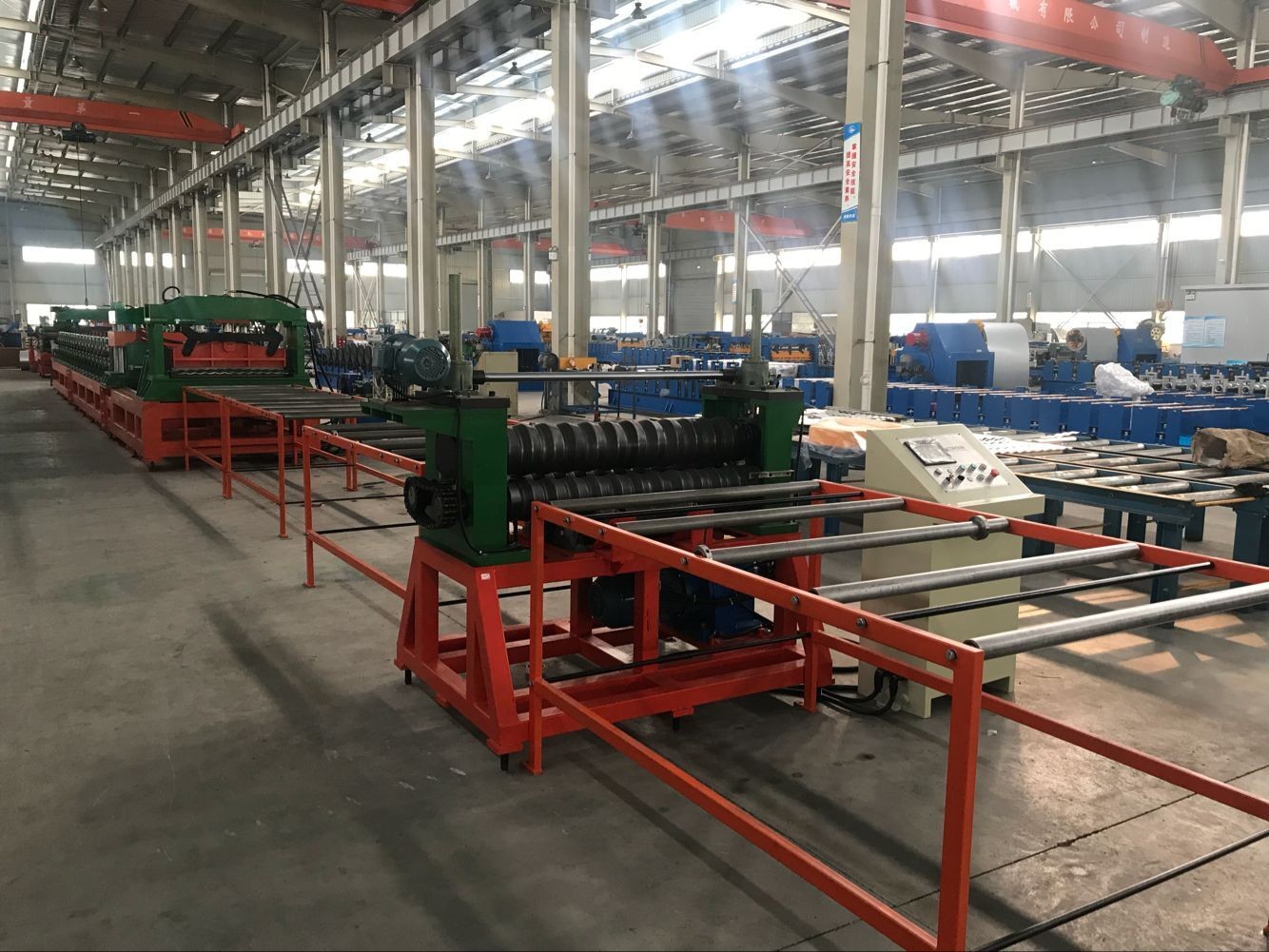

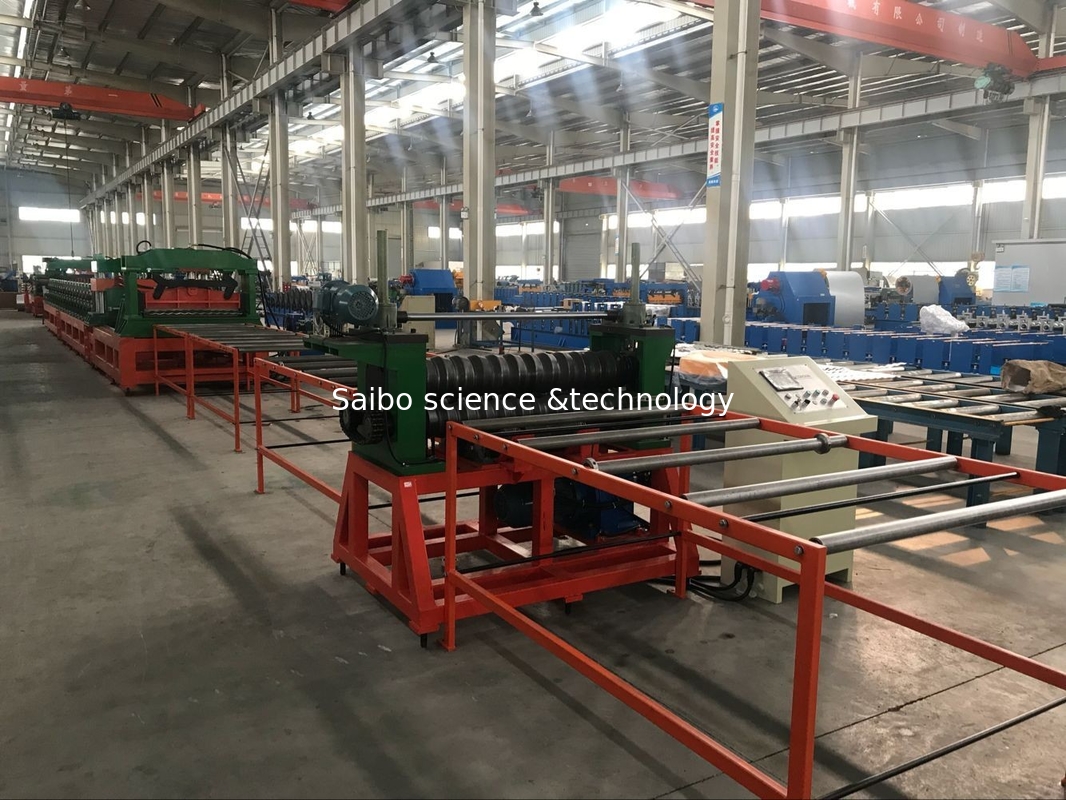

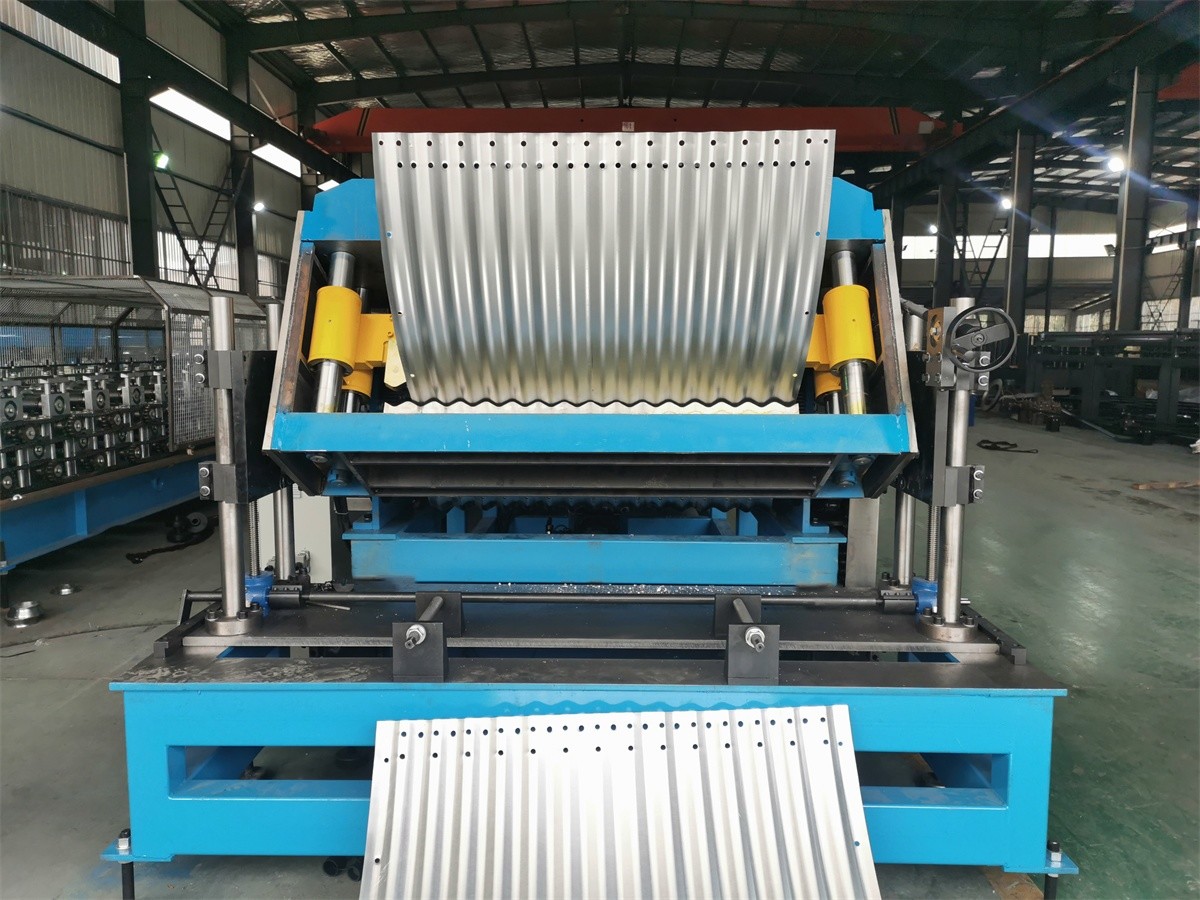

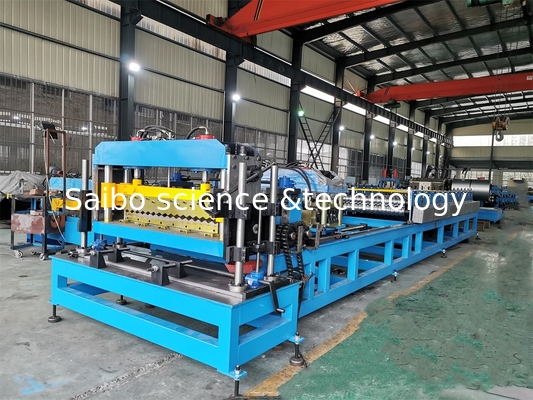

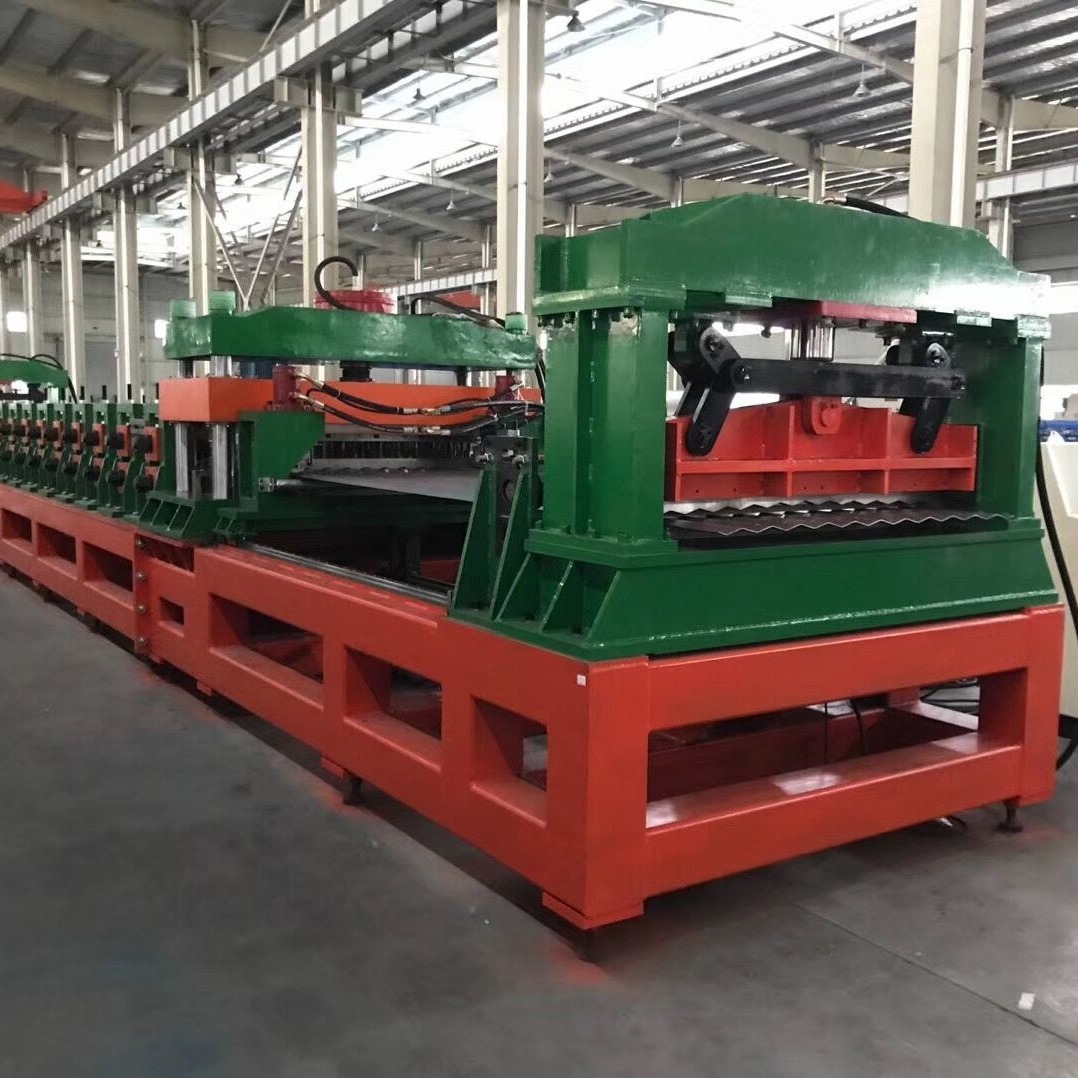

4참고용 기계 사진
5보증
1: 제조 결함으로 인한 오작동에 대한 보증은 배송일로부터 1년 동안입니다. 수리 비용은 무료입니다.
2: 다음 상황에서는 보증 기간 동안에도 수리품이 변경 없이 수리되지 않습니다.
- 자연재해로 인한 손해
- 사용자 오류로 인해 장애가 발생합니다
- 변동으로 인해 장애가 발생합니다.
- 설치 후 추가 이동 또는 운송으로 인해 장애가 발생합니다.
3: 항공권, 운송 비용, 호텔,식료품 및 하루 100$는 보증 기간 동안 기계의 유지보수를 위해 제조업체의 엔지니어가 구매자의 공장으로 파견되어야 할 경우 구매자의 계좌에 있습니다..
6FQA
1) Q: 당신은 제조업자 또는 무역 회사입니까?
A: 우리는 제조업과 무역 회사입니다.
2) Q: 해외에 설치 및 교육을 제공합니까?
A: 해외 기계 설치 및 작업자 교육 서비스는 선택적입니다.
3) Q: 당신의 판매 후 지원은 무엇입니까?
A: 우리는 기술 기술자들에 의해 온라인 기술 지원과 해외 서비스를 제공합니다.
4) Q: 당신의 공장은 품질 통제에 대해 어떻게합니까?
A: 품질 관리에 관해서는 관용이 없습니다. 품질 관리 ISO9001을 준수합니다. 모든 기계는 배송에 포장되기 전에 실행 테스트를 통과해야합니다.
5) 어떻게 내가 당신을 신뢰할 수 있습니다 기계는 출하 전에 실행 테스트를 붙여?
A: 1) 테스트 비디오를 녹화합니다.
2) 우리는 당신이 우리를 방문하고 우리의 공장에서 스스로 기계 테스트를 환영합니다.
6) 질문: 당신은이 지붕 패널 롤 형성 기계를 재고에 있습니까?
A: 아니, 기계는 주문으로 만들어집니다.
6설치 및 훈련:
a. 만약 구매자가 우리의 공장을 방문하고 기계를 확인하면, 우리는 당신에게 기계를 설치하고 사용하는 방법을 가르칠 것이고 또한 당신의 노동자 / 기술자를 직접 훈련시킬 것입니다.
b. 방문하지 않고, 우리는 당신이 설치하고 작동하는 법을 가르쳐 사용 설명서와 비디오를 보낼 것입니다.
C. 구매자가 우리의 기술자가 지역 공장에 갈 필요가 있다면, 기숙사 및 기타 필요한 것들을 정리하십시오.
